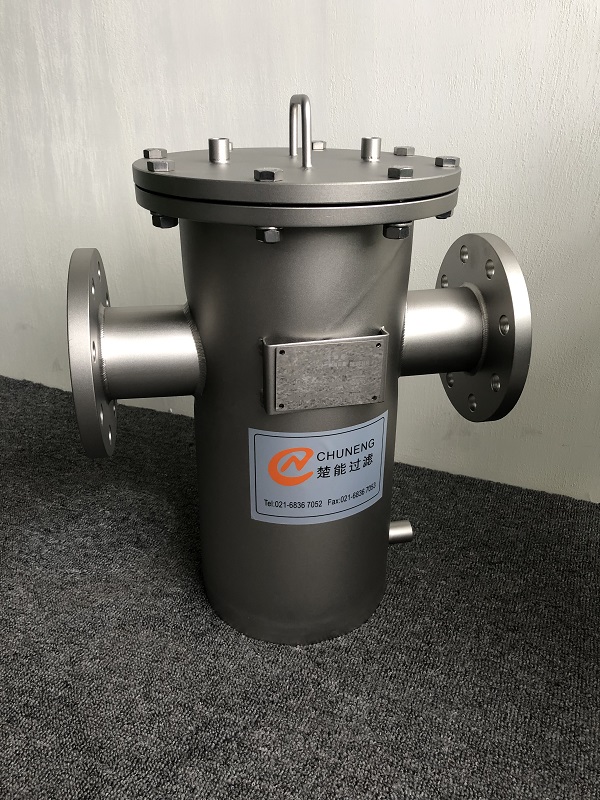

籃式過濾器主要由進出口接管、濾筒、濾籃、上蓋、密封圈和緊固件等組成。當流體進入裝有一定規格濾網的濾筒后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，打開排污閥，排凈殘液，拆卸上蓋，取出濾籃清洗后重新裝入即可。

    籃式過濾器是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來過濾介質中的雜質，以保護閥門及設備的正常使用。籃式過濾器廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

    設備規格

       設備材質：SS304、SS316L、碳鋼

       設計壓力：1.0MPa、1.6MPa、2.5MPa

       進出口類型：DN25-300法蘭

       過濾孔徑：10-500目及更高

       密封圈材質：硅橡膠、三元乙丙橡膠、氟橡膠

       過濾元件：金屬單層濾籃、金屬燒結濾籃等。

    選型要求

       1.進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

       2.公稱壓力：按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

       3.孔徑目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格濾網可攔截的粒徑尺寸可直接向我司詢問。

       4.過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的工藝條件可考慮選擇碳鋼、低合金鋼或不銹鋼材質的過濾器。

       5. 濾籃的開孔面積是入口管道面積的3-4倍，壓差為0.05-0.15MPa。

     安裝說明

       1.安裝前先檢查產品螺絲有沒松脫，污物有沒帶入過濾器內，藍式過濾器一般水平安裝，進出口方向與閥體上的箭頭方向應保持一致安裝在管道進口前（泵前），安裝時請注意流向標志。

       2.過濾器的核心部位是過濾器濾籃，濾籃由支撐網和不銹鋼絲網組成，不銹鋼絲網屬易損件，需特別保護。

       3.過濾器工作一段時間后，濾籃內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除濾籃內的雜質。

       4.清洗雜質時，要保護好濾籃不能變形或損壞，否則，重新安裝上去的濾籃，達不到過濾要求。

       5.如維護時發現濾籃破損或變形，應及時更換。
